PXF5 系列數字溫度調節器

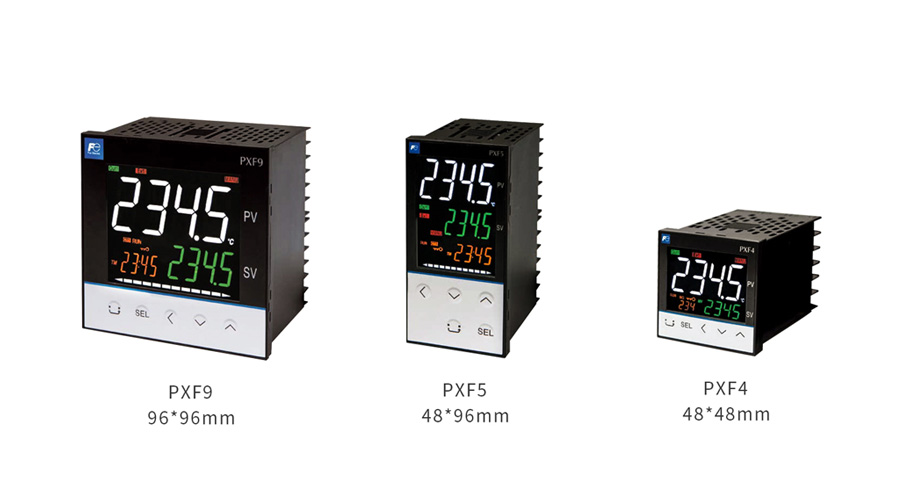

PXF5，前面板尺寸為 48×96mm，采用大數字白色液晶 LCD 顯示器，控制面板的縱深厚度為 58mm。因此這是一款高度集成化的溫度調節器。這是標準型號 PXR 的后續產品，其優點為 ：高精度輸入和多功能復合輸入，本關產品具有與高性能機型 PXH 系列相同的采樣速率（50ms）和 PXG 系列那樣多樣化的功能，此外， 價格低廉，深受客戶好評。

本款產品具有豐富的輸入功能以及高度可操控性，因此可以被廣泛應用于多種領域。

特 長：

1.廣范圍多用途高等級控制功能

· 高速采樣率，周期為 50ms

（對比 PXH：50ms，PXR：500ms）

· 輸入指示精度

（ex.K 熱電偶， 測定范圍 0.0-400.0 ℃， 測定 0.0 ℃附近的溫度時指示精度為 ±1.1℃，（同類產品對比值  PXR：±3.1℃））

· 控制周期可以自由選擇（100ms ～ 99 秒）

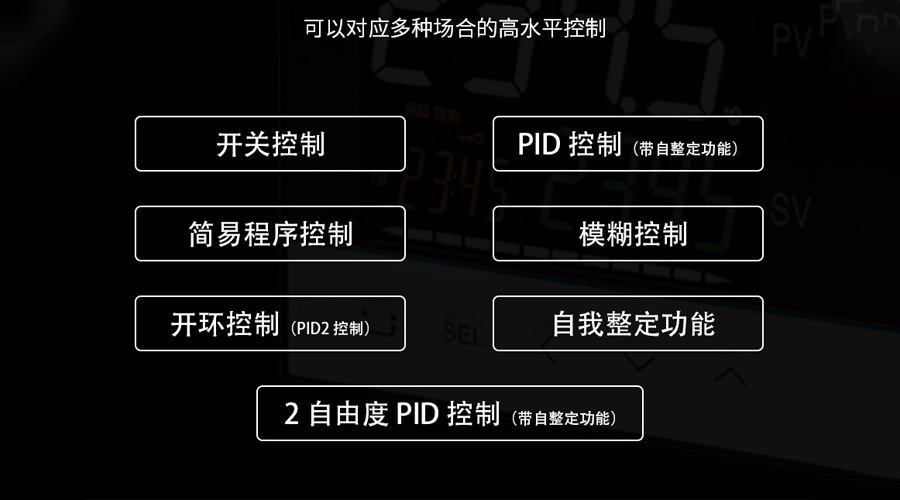

· 控制方式有 7 種可供選擇

（控制方式 ：ON/OFF 控制，PID 控制，模糊 PID 控制，自動調諧控制，PID2 控制，自由度 PID 控制、電動閥控制）

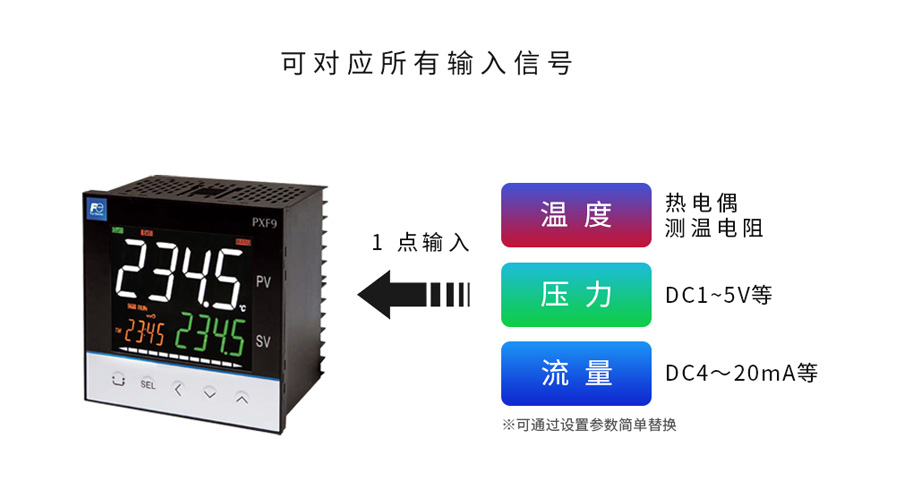

2.可以匹配所有傳感器的信號輸入

· 測定值的輸入可以匹配多種輸入模式。

（輸入設備種類 ：熱電偶，測溫電阻，電壓 , 電流）

· 控制輸入有四種模式可供選擇

（輸出的種類：中繼結點，SSR 驅動，電壓線性，電流線性值）

· 數字輸入最大 3 點，數字輸出最大 5 點

· 遠程 SV 輸入，可模擬輸出傳送設備

· 對應電動閥操作輸出（有位置反饋輸入）

· CT 可使用電流監視器

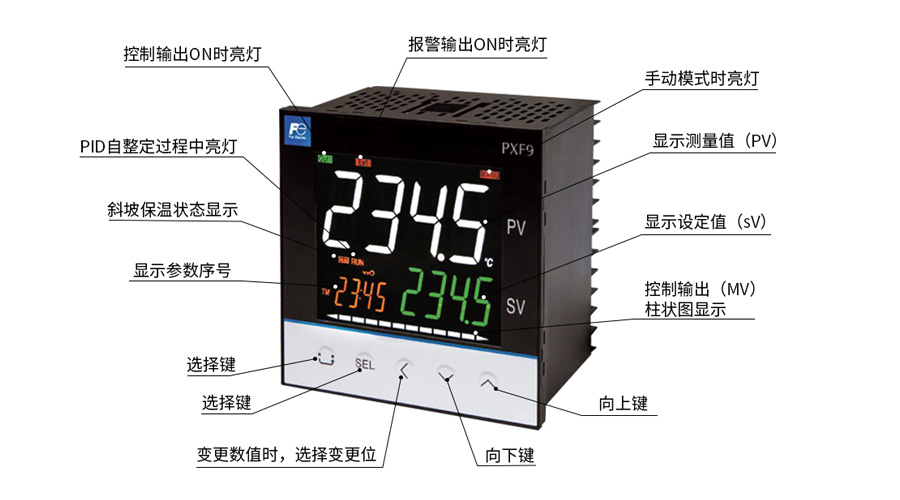

3.畫面清新明了，采用了“用戶友好型”設計

· 采用高清晰廣角 LCD 液晶顯示器，字符為白色，清晰亮度高。屏幕采用 LED 背光光源。

· 同級別顯示器中較大 PV 數值（ 文字高度18.1mm）

· 每項參數分別采用各自的專屬顯示畫面，大幅提升參數可識別性。

· 可以通過 7 到 11 個區塊進行顯示，提升了字符的可讀性。

· 通過數值位數增加按鍵，數值設定更加容易（5 個功能鍵）

4.采用了一體化整合設計

· 與我公司老款同級別產品相比，體積減少了約 30%（縱深 58mm）

5.本產品具有多樣化的功能，拓寬了溫度調節器的適用范圍

· 64 步操作回顧記憶模式

· 可以針對需要頻繁變更設定操作的行業，采用了 8 組 PID 預設控制面板，此外還增加了 8 組預設 SV 控制面板，在此基礎上還實現了 PID 記憶功能。

規 格：

普通規格

（1）電源電壓 ：

AC100V（-15%）～ 240V（+10%），50/60Hz DC/AC24V（±10%）

（2）功耗 ：

13VA 以下（AC100 ～ 240V）

8VA 以下（DC/AC24V）

（3）絕緣電阻 ：

20MΩ 以上（DC500V）

（4）耐電壓 ：

中繼 所有接口 AC1500V 1 分鐘

中繼節點輸出?所有接口 AC1500V 1 分鐘   其他AC500V 1 分鐘
